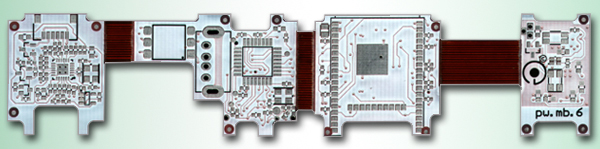

4-х шарові Гнучко-Жорсткі Друковані Плати
Матеріал:
- Поліемід фольгований.
- Покривна плівка .
- Малотекучий препрег .
- Склотекстоліт FR4 NP-175FLT-0,5-18/00.
- Маска біла Elpemer, маркування чорне Elpemer.
- Товщина плати -1,5 мм.
- Min. діаметр перехідного отвору - 0,2 мм.
- Min. ширина провідників - 0,2 мм.
- Фінішне покриття- іммерсійне (хімічне) олово.
|
4-х шарові Друковані Плати з High Tg Матеріалів
Наше підприємство виготовляє 4-х шарові друковані плати із склотекстоліту та препрегу з підвищеною температурою Tg = 175o C ( High Tg), виробництва фірми
NAN YA PLASTICS CORPORATION , що дозволяє виключити деформацію БДП.
|

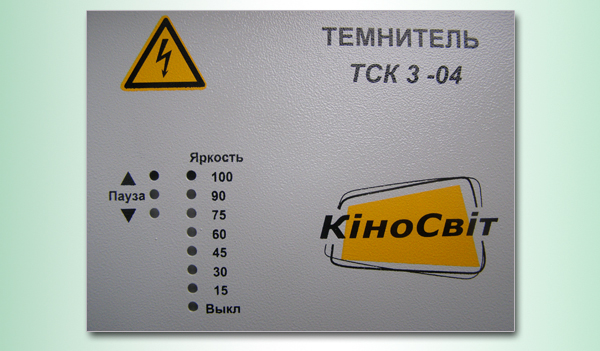

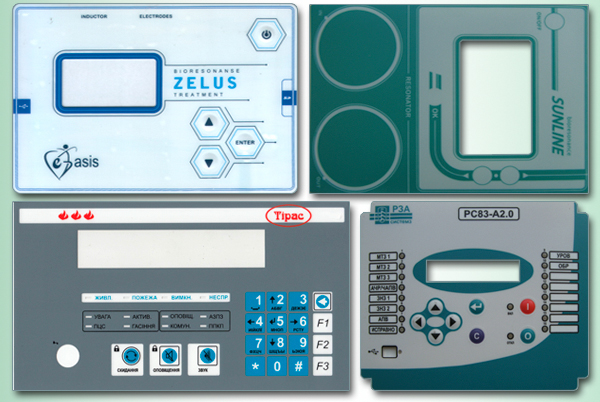

ЛИЦЬОВІ ПАНЕЛІ
Лицьові панелі або декоративні приборні панелі виготовляються на поліефірній (лавсановій) плівці Autotex FX-150, товщиною 150 мкм з покриттям антивідблиску.
Малюнок з зображенням фона кнопок та спеціальних символів наноситься на внутрішню сторону лицьової плівки красками MARAFLEX FX; кольорова гама відповідає таблиці
PANTON MATCHING SYSTEM 1000. Плівкові лицьові панелі можуть мати вікно просвітлення під світлодіоди та дісплей (прозорі або з кольоровими світлофільтрами).
Можливе формування клавіш різної форми, а також при необхідності їх захист від стирання додатковими засобами (плівка ПЕТ-Е, товщиною 50мкм). До лицьової плівки
приклеюється поліефірна (лавсанова) плівка з клеєм долготривалої липкості для фіксації на корпусі виробу. Готові лицьові панелі обрізаються на сучасному лазерному
обладненні, що дозволяє виготовити панелі та окремі їх елементи будь-якої складності та з високою точністю.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
- Електрична міцність лицьової плівки - 125 кВ/мм.
- Опір ізоляції в нормальних умовах -20 МОм.
- Рабочій діапазон температур - -50/+70 C.
- Пиле-вологозахищеність - ІP-65.
- Стійкість до агресивним середовищам - розчинники, масла, спиртобензинова суміш, миючі засоби.
- Встановлений термін придатності - не менш ніж 6 років.
- Товщина - 0,3 - 0,5 мм.
|
 |
| КЛАВІАТУРИ

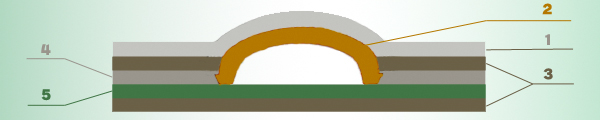

МЕМБРАННІ КЛАВІАТУРИ ІЗ ВБУДОВАНИМИ МЕТАЛЕВИМИ МЕМБРАНАМИ (ДОМЕНА)
1. Лицьова панель.
2. Металева мембрана (домен).
3. Клеюча поліефірна плівка ПСК-150, товщиною 150мкм.
4. Разподільна клеюча плівка ПСК-250, товщиною 250 мкм .
5. Двостороння друкована плата, з покриттям зон контактування домена Ni3/Au2.
|
| ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
- Ход клавіш : 0,5 - 0,8 мм.
- Зусилля натискання : 250 - 500 гр.
- Ресурс натискання : 2 млн. раз.
- Товщина клавіатури : за замовленням замовника.
|
Технологічні процеси та обладнання, які використовуються при виготовленні друкованих плат, дозволяють також:

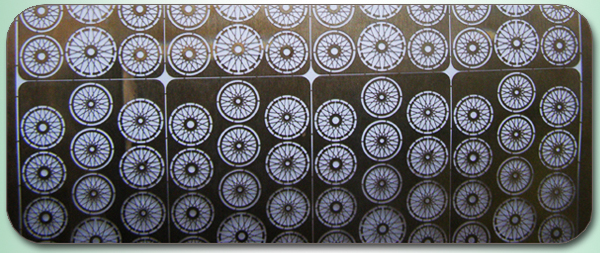

Отримувати деталі складної форми з тонких матеріалів на основі міді (латунь, бронза) методом хімфрезерування
(заміна штампів), товщина матеріалів до 0,3 мм. |
 |

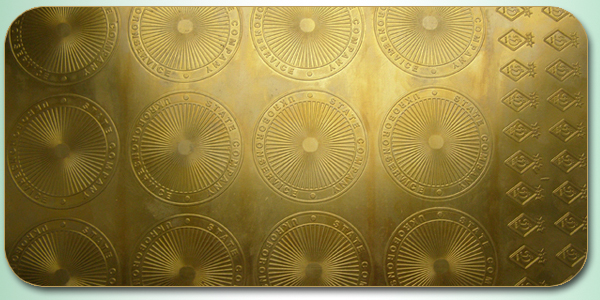

| Отримання рельєфних зображень методом травлення тонких матеріалів на основі міді (латунь, бронза),товщина матеріалу до 4 мм. |
 |
| Нанесення методом сіткографічного друку різнокольорових малюнків, позначень, знаків та т.і. на плоскі деталі (кришки, панелі з металу, пластику). |
 |

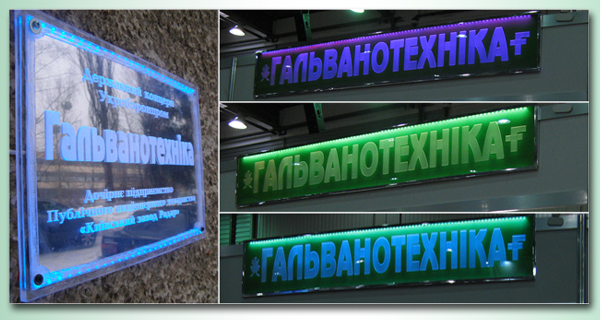

| Отримувати деталі складної форми з тонких матеріалів із пластиків методом лазерної обработки (різання, гравіювання), виготовлення оригінальних світлодіодних вивісок з підсвічуванням. |
|
Фігурне різання оргскла (акрілу), поліетиленових плівок, картону, шкіри, бумаги, тканини. Гравіювання на оргсклі, граниті:
- Максимальний розмір деталі : 400х600 мм, товщина - 15 мм в залежності від материалу.
- Формат файлів: dxf(бажано), dwg,cdr. Для гравіювання - bmp, jpeg інверсні.
- Файли для різання повинні містити тільки контур. Матеріал повинен бути плоским.
- Ймовірна обработка інших матеріалів обумовлюється окремо.
Вартість розкрою акрилових листових матеріалів:
| Товщина матеріалу в мм. (до) |
Вартість за м.п.грн. |
| 1 |
1 |
| 3 |
2 |
| 5 |
7 |
| 6 |
7.5 |
| 8 |
9 |
| 10 |
12 |
| 12 |
17 |
|
|
|
|
|
|
|
 |
 |
 |
 |
 |
 |
 |
|
 |
|
